Bộ lọc năng lượng hoạt động lai
Active harmonic filter(SiC)(SiC) is a new generation of active power filter (APF) designed with silicon carbide materials. Its dual-core design offers faster operation, lower losses, and higher device efficiency (>99%). Ngoài việc bù động các sóng hài, các sản phẩm APF còn có thể bù công suất phản kháng, giải quyết các vấn đề về chất lượng điện như dao động điện áp và nhấp nháy. Các sản phẩm APF sử dụng công nghệ điều khiển tiên tiến nhất để điều khiển hoàn toàn tự động, khiến chúng trở thành lựa chọn ưu tiên để loại bỏ sóng hài.
Mô tả sản phẩm

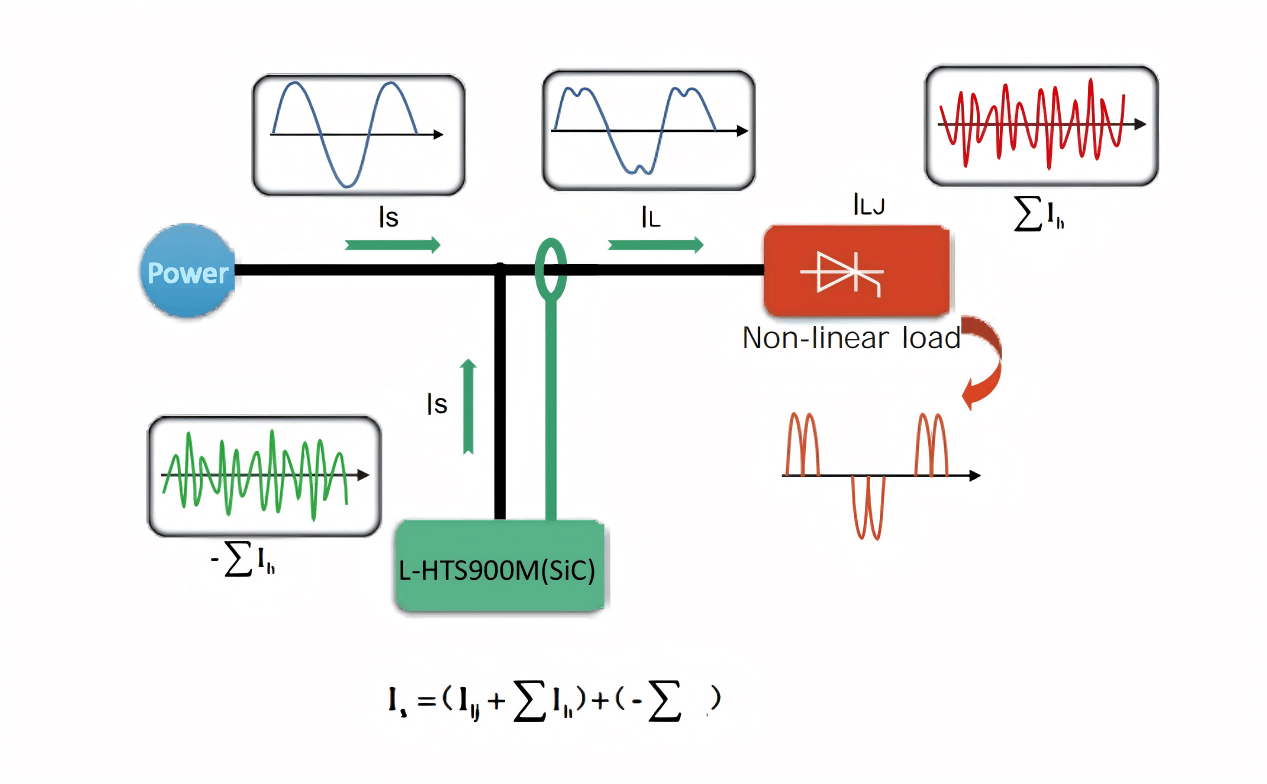

Bộ lọc sóng hài chủ động SiC là một-thiết bị khử sóng hài kỹ thuật số hoàn toàn thế hệ tiếp theo do chúng tôi- phát triển nội bộ. So với công nghệ truyền thống, nó mang lại những ưu điểm khác biệt như thời gian phản hồi nhanh hơn, kích thước nhỏ gọn, chức năng nâng cao, cài đặt và bảo trì dễ dàng cũng như vận hành đơn giản. Nó có thể giải quyết hiệu quả các vấn đề về chất lượng điện năng một cách dễ dàng. APF tự động bù các sóng hài, giải quyết hiệu quả các vấn đề như hệ số công suất thấp và sự mất cân bằng ba pha trong chất lượng điện năng.
Thiết bị nguồn chính sử dụng thành phần bán dẫn SiC Mosfet thế hệ tiếp theo-, cung cấp tần số chuyển mạch lớn hơn 100kHz, mật độ năng lượng cao, tổn thất thấp và hiệu suất cao, với tốc độ lọc sóng hài lên tới 97%. Nó hỗ trợ nhiều chế độ bù, bao gồm sóng hài, công suất phản kháng và mất cân bằng ba pha. PCBA được bịt kín hoàn toàn, đảm bảo bảo vệ chống bụi, ngưng tụ và phun muối. Thiết bị này cung cấp các tùy chọn lắp đặt linh hoạt (gắn-vào tủ hoặc treo tường-) và việc bảo trì rất đơn giản.
Tính năng sản phẩm
Bảng dữ liệu
| Thông số điện | |
| Phương pháp nối dây | Ba-dây ba{1}}pha, dây ba-pha bốn-dây |
| Điện áp hoạt động | 380V/220V±20% |
| Tần số hoạt động | 50/60Hz, ±10% |
| Thông số sản phẩm | 30A, 50A, 75A, 100A, 150A |
| Thông số kỹ thuật máy biến dòng | 50:5 ~ 20000:5, 50:1~20000:1 |
| Tiếng ồn | ＜65dB |
| Đặc tính kỹ thuật | |
| Thiết bị chuyển mạch | Mosfet SiC |
| Tần số chuyển đổi | >100kHz |
| Phương pháp tản nhiệt | Làm mát không khí thông minh |
| Kiểm soát tản nhiệt | Điều chỉnh tốc độ quạt thích ứng |
| Chức năng bảo vệ | Bảo vệ quá dòng đầu ra, bảo vệ giới hạn dòng điện đầu ra, bảo vệ quá{0}}nhiệt độ, bảo vệ quá áp bus DC, bảo vệ thiếu điện áp đầu vào AC, bảo vệ quá áp đầu vào AC, bảo vệ lỗi hệ thống điều khiển, hư hỏng thành phần mạch chính và bảo vệ ngắt kết nối |
| Hiệu suất bồi thường | |
| Tốc độ lọc hài hòa | ＞97% |
| Hiệu quả tổng thể | Lớn hơn hoặc bằng 99% |
| Mất điện hoạt động | ＜1% |
| Phạm vi lọc hài hòa | Sóng hài từ thứ 2 đến thứ 50 có thể được điều khiển và cấu hình riêng lẻ. |
| Tổng thời gian phản hồi | ＜5 mili giây |
| Ức chế cộng hưởng | Ức chế tích cực |
| Giao diện hiển thị | |
| Màn hình hiển thị | Màn hình cảm ứng đủ màu dài 7-foot |
| Ngôn ngữ | Tiếng Trung, tiếng Anh và ngôn ngữ tùy chỉnh. |
| Hiển thị pin | Hiển thị dữ liệu bao gồm tốc độ biến dạng, hệ số công suất, công suất, điện áp và dòng điện. |
| Giao diện truyền thông và loại giao thức | Giao thức RS485, TCP/IP, Modbus và truyền dữ liệu đường dài 4G{2}}. |
| Điều kiện môi trường | |
| Nhiệt độ hoạt động | -25 độ ~+50 độ |
| Độ ẩm tương đối | <95%, no condensation |
| Độ cao | <5000 meters (above 1000 meters, capacity decreases by 1% for every additional 100 meters) |
| Người khác | |
| Mức độ bảo vệ | Xếp hạng IP20, xếp hạng khác có sẵn theo yêu cầu. |
| Phương pháp cài đặt | Cấu hình tủ-giá, giá treo-tường, tủ tích hợp. |
Q&A
MOSFET SiC có tác động gì đến hệ thống làm mát?
Thiết kế tản nhiệt của SiC AHF đã trở nên đơn giản hơn, hiệu quả hơn và đáng tin cậy hơn.
1. Giảm tải nhiệt
Ưu điểm chính là SiC AHF tạo ra ít nhiệt hơn ở cùng công suất đầu ra. Tổn thất chuyển mạch và dẫn truyền thấp hơn có nghĩa là cần phải tiêu hao ít nhiệt hơn.
Kết quả: Hệ thống làm mát có thể nhỏ hơn, êm hơn và tiêu tốn ít điện năng hơn{0}}ở cùng mức AHF.
2. Sự phát triển của phương pháp làm mát
Làm mát không khí cưỡng bức trở nên khả thi hơn đối với các thiết bị có công suất cao hơn:
AHF SiC 100A có thể dễ dàng làm mát bằng không khí, trong khi AHF IGBT silicon 100A có thể gần đạt đến giới hạn làm mát bằng không khí, đòi hỏi cụm quạt lớn hơn, ồn hơn.
Giảm tải nhiệt có nghĩa là quạt có thể chạy ở tốc độ thấp hơn, dẫn đến độ ồn khi vận hành thấp hơn và tuổi thọ quạt dài hơn. Tản nhiệt cũng có thể được làm nhỏ hơn.
Công nghệ làm mát bằng chất lỏng hiện nay tập trung vào mật độ năng lượng hơn là nhu cầu thực tế:
Liquid cooling is still used for the highest power levels (e.g., >300A), nhưng trình điều khiển hiện nay thường có mật độ năng lượng cực cao.
Bởi vì thông lượng nhiệt thấp hơn cho phép sử dụng các tấm trao đổi nhiệt và bộ trao đổi nhiệt có mật độ thông lượng không khí bằng silicon cacbua -làm mát bằng chất lỏng nhỏ hơn, nên các tấm SHC có thể nhỏ gọn hơn các tấm mật độ thông lượng nhiệt không khí bằng silicon (SiHF).
