Bộ lọc sóng hài chủ động
Active harmonic filter(SiC) is a new generation of active power filter (APF) designed with silicon carbide materials. Its dual-core design offers faster operation, lower losses, and higher device efficiency (>99%). Ngoài việc bù linh hoạt các sóng hài, các sản phẩm APF còn có thể bù công suất phản kháng, giải quyết các vấn đề về chất lượng điện như dao động điện áp và nhấp nháy. Các sản phẩm APF sử dụng công nghệ điều khiển tiên tiến nhất để điều khiển hoàn toàn tự động, khiến chúng trở thành lựa chọn ưu tiên để loại bỏ sóng hài.
Mô tả sản phẩm

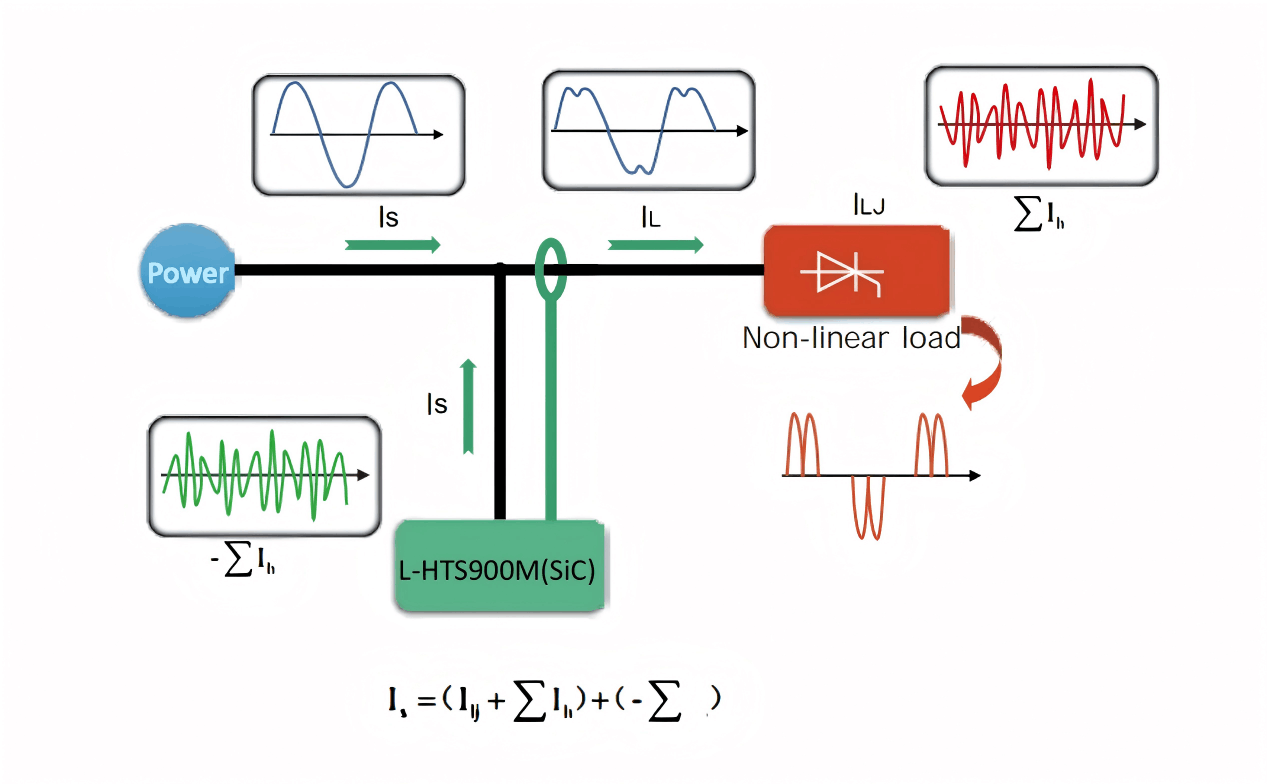

Bộ lọc sóng hài chủ động SiC là một-thiết bị khử sóng hài kỹ thuật số hoàn toàn thế hệ tiếp theo do chúng tôi- phát triển nội bộ. So với công nghệ truyền thống, nó mang lại những ưu điểm khác biệt như thời gian phản hồi nhanh hơn, kích thước nhỏ gọn, chức năng nâng cao, cài đặt và bảo trì dễ dàng cũng như vận hành đơn giản. Nó có thể giải quyết hiệu quả các vấn đề về chất lượng điện năng một cách dễ dàng. APF tự động bù các sóng hài, giải quyết hiệu quả các vấn đề như hệ số công suất thấp và sự mất cân bằng ba pha trong chất lượng điện năng.
Thiết bị nguồn chính sử dụng thành phần bán dẫn SiC Mosfet thế hệ tiếp theo-, cung cấp tần số chuyển mạch lớn hơn 100kHz, mật độ năng lượng cao, tổn thất thấp và hiệu suất cao, với tốc độ lọc sóng hài lên tới 97%. Nó hỗ trợ nhiều chế độ bù, bao gồm sóng hài, công suất phản kháng và mất cân bằng ba pha. PCBA được niêm phong hoàn toàn, đảm bảo bảo vệ chống bụi, ngưng tụ và phun muối. Thiết bị này cung cấp các tùy chọn lắp đặt linh hoạt (gắn-vào tủ hoặc treo-) và việc bảo trì rất đơn giản.
Tính năng sản phẩm
Bảng dữ liệu
| Thông số điện | |
| Phương pháp nối dây | Ba-dây ba{1}}pha, dây ba-pha bốn-dây |
| Điện áp hoạt động | 380V/220V±20% |
| Tần số hoạt động | 50/60Hz, ±10% |
| Thông số sản phẩm | 30A, 50A, 75A, 100A, 150A |
| Thông số kỹ thuật máy biến dòng | 50:5 ~ 20000:5, 50:1~20000:1 |
| Tiếng ồn | <65dB |
| Đặc tính kỹ thuật | |
| Thiết bị chuyển mạch | Mosfet SiC |
| Tần số chuyển đổi | >100kHz |
| Phương pháp tản nhiệt | Làm mát không khí thông minh |
| Kiểm soát tản nhiệt | Điều chỉnh tốc độ quạt thích ứng |
| Chức năng bảo vệ | Bảo vệ quá dòng đầu ra, bảo vệ giới hạn dòng điện đầu ra, bảo vệ quá-nhiệt độ, bảo vệ quá áp bus DC, bảo vệ thấp áp đầu vào AC, bảo vệ quá áp đầu vào AC, bảo vệ lỗi hệ thống điều khiển, hư hỏng thành phần mạch chính và bảo vệ ngắt kết nối |
| Hiệu suất bồi thường | |
| Tốc độ lọc hài hòa | ＞97% |
| Hiệu quả tổng thể | Lớn hơn hoặc bằng 99% |
| Mất điện hoạt động | ＜1% |
| Phạm vi lọc hài hòa | Sóng hài từ thứ 2 đến thứ 50 có thể được điều khiển và cấu hình riêng lẻ. |
| Tổng thời gian phản hồi | ＜5 mili giây |
| Ức chế cộng hưởng | Ức chế tích cực |
| Giao diện hiển thị | |
| Màn hình hiển thị | Màn hình cảm ứng đủ màu dài 7{1}}foot |
| Ngôn ngữ | Tiếng Trung, tiếng Anh và ngôn ngữ tùy chỉnh. |
| Hiển thị pin | Hiển thị dữ liệu bao gồm tốc độ biến dạng, hệ số công suất, công suất, điện áp và dòng điện. |
| Giao diện truyền thông và loại giao thức | Giao thức RS485, TCP/IP, Modbus và truyền dữ liệu đường dài 4G{2}}. |
| Điều kiện môi trường | |
| Nhiệt độ hoạt động | -25 độ ~+50 độ |
| Độ ẩm tương đối | <95%, no condensation |
| Độ cao | <5000 meters (above 1000 meters, capacity decreases by 1% for every additional 100 meters) |
| Người khác | |
| Mức độ bảo vệ | Xếp hạng IP20, xếp hạng khác có sẵn theo yêu cầu. |
| Phương pháp cài đặt | Cấu hình tủ-giá đỡ, giá treo-tường tích hợp. |
Q&A
1. Dấu chân nhỏ hơn:
Bạn có thể có được hiệu suất lọc sóng hài tương tự từ một chiếc tủ nhỏ hơn về mặt vật lý vì thiết bị làm mát ít cồng kềnh hơn.
2. Hiệu quả cao hơn:
Ít năng lượng bị lãng phí dưới dạng nhiệt hơn, do đó bản thân SiC AHF tiêu thụ ít điện năng hơn, cải thiện hiệu suất hệ thống tổng thể của bạn. SiC AHF điển hình có thể hiệu quả hơn 1-3% so với silicon.
3. Giảm bảo trì:
Với các quạt tản nhiệt ít hơn và{0}}chuyển động chậm hơn (trong các mẫu máy làm mát-bằng không khí), khoảng thời gian bảo trì có thể dài hơn. Bộ lọc không khí có thể không bị tắc nhanh chóng.
4. Giảm rủi ro thời gian ngừng hoạt động:
Độ tin cậy vốn có và độ bền nhiệt cao hơn của hệ thống SiC giúp giảm nguy cơ ngừng hoạt động hoặc hỏng hóc do nhiệt bất ngờ.
